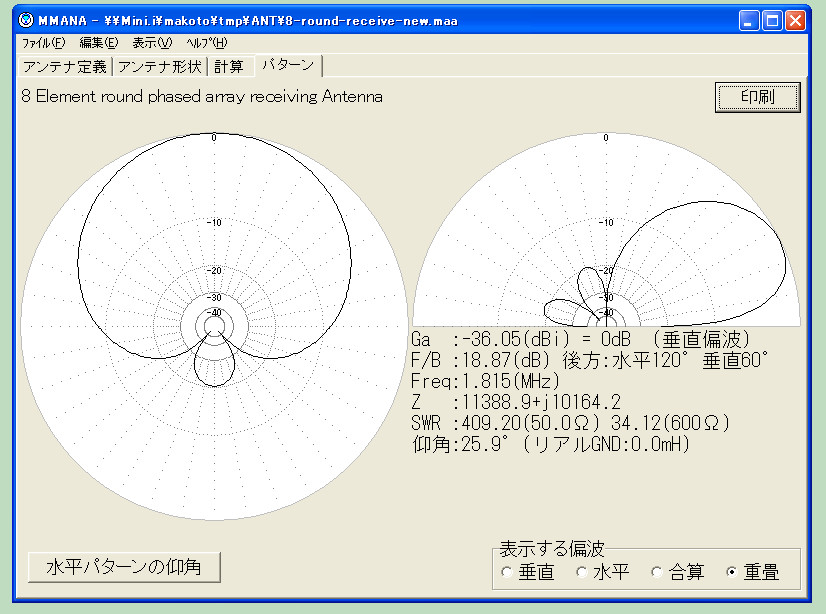

#1 [無線] 60m diameter Receiving antenna for 160m
MMANA
で模擬 (Simulation)
8 Element round phased array receiving Antenna *** generated by "$Id: 8-round-receive.perl,v 1.10 2014/01/13 05:06:28 makoto Exp " *** 1.815 *** ワイア *** 8 0.00, 30.00, 0.00, 0.00, 30.00, 10.00, 0.001, -1 0.00, -30.00, 0.00, 0.00, -30.00, 10.00, 0.001, -1 21.21, 21.21, 0.00, 21.21, 21.21, 10.00, 0.001, -1 21.21, -21.21, 0.00, 21.21, -21.21, 10.00, 0.001, -1 -21.21, 21.21, 0.00, -21.21, 21.21, 10.00, 0.001, -1 -21.21, -21.21, 0.00, -21.21, -21.21, 10.00, 0.001, -1 30.00, 0.00, 0.00, 30.00, 0.00, 10.00, 0.001, -1 -30.00, 0.00, 0.00, -30.00, 0.00, 10.00, 0.001, -1 *** feed point *** 8, 1 w8b, 90.0, 1.0 w5b, 60.0, 1.0 w6b, 60.0, 1.0 w1b, 0, 1.0 w2b, 0.0, 1.0 w3b, -60.0, 1.0 w4b, -60.0, 1.0 w7b, -90.0, 1.0 *** 集中定数 *** 8, 1 ** L C Q w1b, 0, 1000, 0, 1 w2b, 0, 1000, 0, 1 w3b, 0, 1000, 0, 1 w4b, 0, 1000, 0, 1 w5b, 0, 1000, 0, 1 w6b, 0, 1000, 0, 1 w7b, 0, 1000, 0, 1 w8b, 0, 1000, 0, 1 *** 自動分割 *** 400, 40, 2.0, 1 *** 計算環境 *** 実大地(2)、地上高(0.0m)、 銅線(1)/アルミパイプ(4) 2, 0.0, 1, 50.0, 120, 60, 0(半径大きすぎ、以下にやり直し)

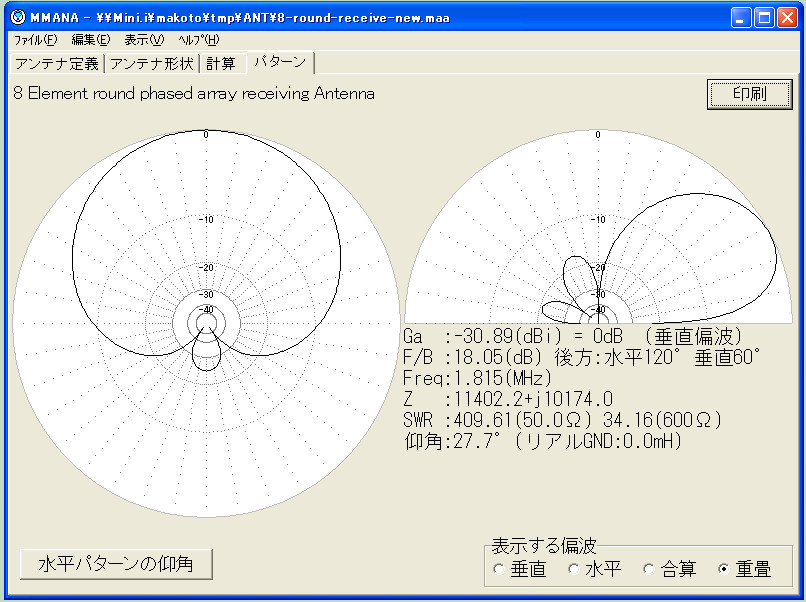

＠ 30m diameter Receiving antenna for 160m:
8 Element round phased array receiving Antenna *** generated by "$Id: 8-round-receive.perl,v 1.13 2014/01/13 07:46:51 makoto Exp " *** 1.815 *** ワイア *** 8 0.00, 15.00, 0.00, 0.00, 15.00, 10.00, 0.001, -1 0.00, -15.00, 0.00, 0.00, -15.00, 10.00, 0.001, -1 10.60, 10.60, 0.00, 10.60, 10.60, 10.00, 0.001, -1 10.60, -10.60, 0.00, 10.60, -10.60, 10.00, 0.001, -1 -10.60, 10.60, 0.00, -10.60, 10.60, 10.00, 0.001, -1 -10.60, -10.60, 0.00, -10.60, -10.60, 10.00, 0.001, -1 15.00, 0.00, 0.00, 15.00, 0.00, 10.00, 0.001, -1 -15.00, 0.00, 0.00, -15.00, 0.00, 10.00, 0.001, -1 *** feed point *** 8, 1 w8b, 116.0, 1.0 w5b, 80.0, 1.0 w6b, 80.0, 1.0 w1b, 0, 1.0 w2b, 0.0, 1.0 w3b, -80.0, 1.0 w4b, -80.0, 1.0 w7b, -116.0, 1.0 *** 集中定数 *** 8, 1 ** L C Q w1b, 0, 1000, 0, 1 w2b, 0, 1000, 0, 1 w3b, 0, 1000, 0, 1 w4b, 0, 1000, 0, 1 w5b, 0, 1000, 0, 1 w6b, 0, 1000, 0, 1 w7b, 0, 1000, 0, 1 w8b, 0, 1000, 0, 1 *** 自動分割 *** 400, 40, 2.0, 1 *** 計算環境 *** 実大地(2)、地上高(0.0m)、 銅線(1)/アルミパイプ(4) 2, 0.0, 1, 50.0, 120, 60, 0
